Задайте розміри й перерізи труб — отримаєте карту розкрою хлистів, тривимірну модель, креслення з розмірами і специфікацію металу. Безкоштовно, без реєстрації, прямо в браузері.
Каркас під сонячні панеліСтелаж з профтруби
Розрахунок орієнтовний: це не проєкт конструкції, а допомога з геометрією, кількістю і розкроєм металу.
Кожен калькулятор рахує геометрію, довжини, кількість відрізків, розкрій, масу і вартість. Переріз кожного елемента обираєте ви.

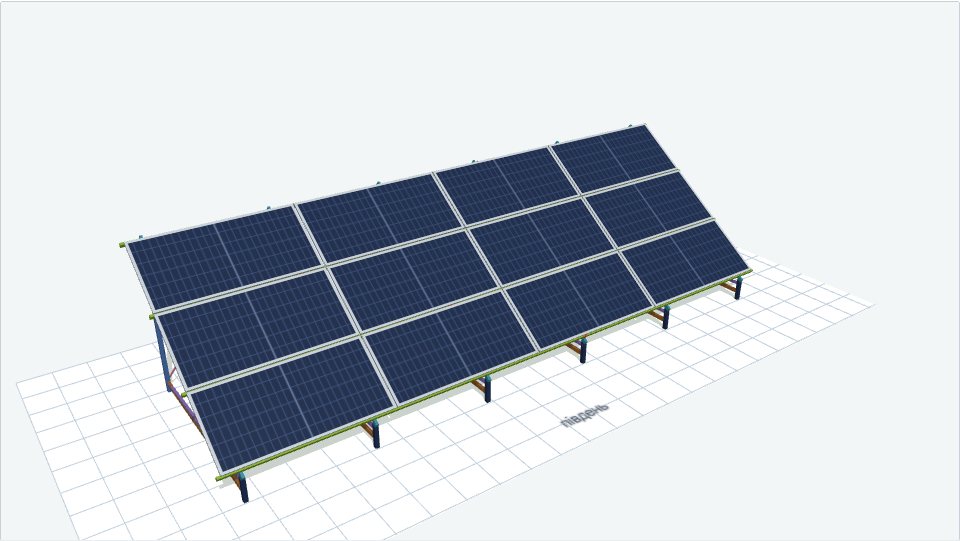

Наземний ряд панелей в один, два або три яруси: зварна рама з двома стійками, прогони з профтруби або оцинкованого С-профілю.

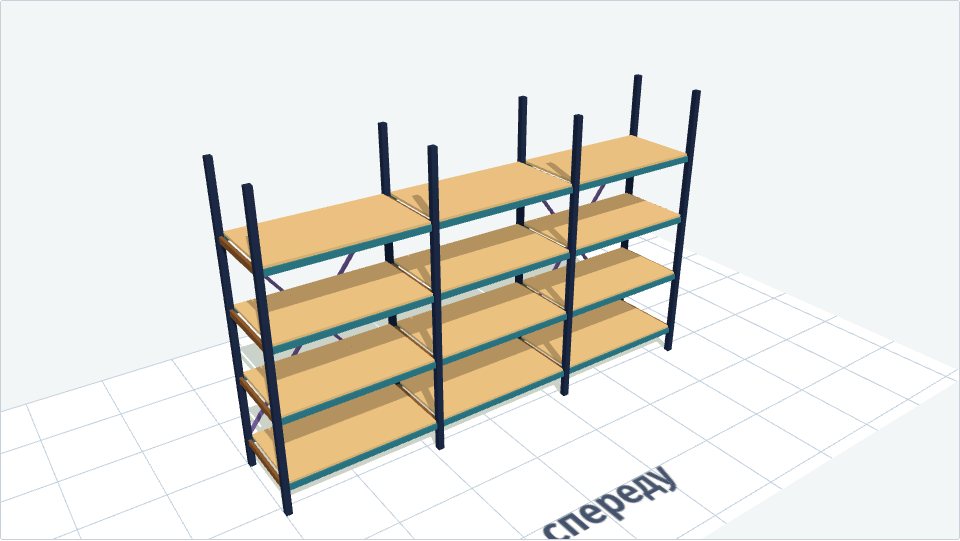

Зварний каркас із полицями: секції, щити з ДСП, ОСБ чи фанери, розкоси задньої стінки.
Далі: навіси, сходи, альтанки.
Усі відрізки конструкції розкладаються по хлистах довжиною 6 або 12 метрів. Відрізки одного перерізу ріжуться з тих самих хлистів, пропил враховується, а ділові обрізки відділяються від відходу. Ви бачите, скільки хлистів купити і що різати першим.
Модель будується одразу при зміні розмірів. Її можна обертати мишею або стрілками, наближати колесом, перемикати вигляди: загальний, спереду, збоку, зверху. Панелі й щити можна зробити прозорими, землю — сховати, щоб побачити заглиблені стійки.
Вигляди з розмірами в міліметрах: рама, план ряду, вид спереду, розмітка лунок з діагоналями для перевірки прямокутності. Сторінку можна роздрукувати або зберегти в PDF і віддати в цех.
Таблиця відрізків, закупівля металу за хлистами з масою і площею фарбування, кріплення й комплектація. Вкажіть ціну за тонну чи метр — побачите вартість купленого металу.
Каркас під сонячні панелі або стелаж з профтруби.
Заповніть форму: результат, креслення і 3D-модель оновлюються одразу, поки ви вводите значення.
Скопіюйте посилання з усіма параметрами або роздрукуйте сторінку з розкроєм і специфікацією.
Профтрубу продають хлистами фіксованої довжини, а конструкція складається з відрізків різної. Якщо різати «як прийдеться», лишається багато недоробків. Калькулятор розкладає відрізки за алгоритмом Best Fit Decreasing: бере їх від найдовшого до найкоротшого і кладе кожен у той хлист, де після нього залишиться найменший залишок.
Відрізки об’єднуються за перерізом, а не за призначенням: стійки й косоури однакового перерізу ріжуться з тих самих хлистів. Пропил (за замовчуванням 3 мм) додається між відрізками. Залишок від 300 мм (значення налаштовується) вважається діловим обрізком, який ще знадобиться, коротший — відходом. Для оцинкованого С-профілю довжина хлиста своя.
У результаті ви бачите кількість хлистів, відсоток відходу, масу металу до закупівлі і масу самої конструкції.
Профтрубу продають хлистами по 6 або 12 метрів. Розкрій розкладає всі відрізки конструкції по хлистах так, щоб купити менше металу і викинути менше обрізків. Карта розкрою показує, який відрізок з якого хлиста різати, і що лишається.
Відрізки одного перерізу ріжуться з тих самих хлистів незалежно від того, до якого елемента вони належать. Алгоритм Best Fit Decreasing бере відрізки від найдовшого до найкоротшого і кладе кожен у той хлист, де залишиться найменший залишок. Між відрізками враховується пропил (за замовчуванням 3 мм). Обрізок від 300 мм (значення можна змінити) вважається діловим, коротші йдуть у відхід.
Карту розкрою хлистів, тривимірну модель, яку можна обертати, креслення з розмірами для майстра, специфікацію відрізків, кріплення й комплектації, а також масу металу і вартість, якщо ви вкажете ціну. Розрахунок оновлюється одразу при зміні будь-якого поля.
Ні. Калькулятори рахують однозначні речі: геометрію, довжини, кількість, розкрій, масу і вартість. Міцність перевіряється спрощено і лише у вигляді попереджень. Зварні шви, з’єднання, основа і фундаменти не перевіряються. Переріз кожного елемента обираєте ви. Для великих або відповідальних конструкцій зверніться до конструктора.
Калькулятори безкоштовні і працюють без реєстрації. Розрахунок виконується у вашому браузері, параметри нікуди не надсилаються. Стан форми зберігається лише в посиланні.
Кнопка «Скопіювати посилання» кладе в буфер адресу з усіма параметрами: за нею розрахунок відкриється в тому самому вигляді. Кнопка «Друк або PDF» готує сторінку для друку з кресленнями, картою розкрою і специфікацією.
Будь-яку прямокутну або квадратну профтрубу у форматі «ширина×висота×стінка», наприклад 60×40×2. Маса рахується за формулою, що збігається з таблицями сортаменту. У каркасі під сонячні панелі прогони можна взяти й з оцинкованого С-профілю.
Так, тривимірний вигляд використовує WebGL, який є в усіх сучасних браузерах. Якщо WebGL недоступний, решта сторінки працює: креслення, розкрій, специфікація і перевірка.
Вони не проєктують конструкцію. Спрощена перевірка балок, прогонів і стійок дає лише жовті й червоні попередження, нічого не блокуючи. Зварні шви, з’єднання, основа і фундаменти не перевіряються. Для великих або відповідальних конструкцій зверніться до конструктора.
